Los clips de riel pueden parecer componentes relativamente pequeños en comparación con los rieles de grúa Si bien son esenciales para la seguridad, la estabilidad de la alineación y el rendimiento a largo plazo de los sistemas de rieles de las grúas, un clip de riel mal seleccionado o con un mantenimiento deficiente puede provocar el movimiento del riel, un desgaste acelerado de las ruedas, fatiga estructural y, en casos graves, descarrilamientos.
Este análisis técnico ofrece una visión general, centrada en la ingeniería, de las especificaciones del riel para grúa A150, las propiedades del material, el proceso de fabricación, el diseño del clip para riel de grúa y del sistema de fijación completo, así como un caso práctico de un proyecto real.
1. Funciones principales de un clip para riel de grúa
Un sistema de fijación de rieles para grúas debe lograr un equilibrio efectivo entre las siguientes cuatro funciones:
• Restricción vertical: evita el levantamiento del riel bajo carga dinámica de las ruedas.
• Guía lateral: mantenimiento del ancho de vía bajo fuerzas transversales de la grúa
• Flexibilidad longitudinal: permite una expansión y contracción térmica controladas.
• Amortiguación de vibraciones: reduce la transferencia de fatiga a rieles, pernos y estructuras de soporte.
Los sistemas de fijación excesivamente rígidos pueden restringir el movimiento térmico y crear concentraciones de tensión, especialmente en instalaciones exteriores expuestas a variaciones significativas de temperatura.
2. Principales tipos de clips para rieles

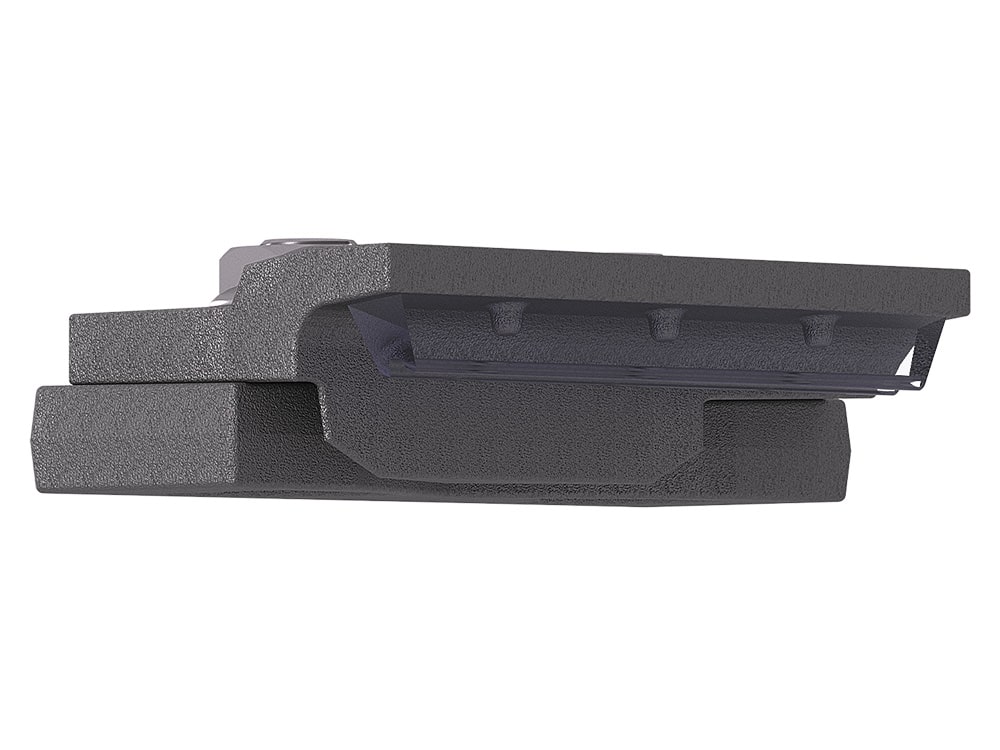

2.1 Clips de riel forjados ajustables
Estos clips utilizan un cuerpo de acero forjado fijado por uno o dos pernos de alta resistencia; consulte nuestra clips de riel atornillados. Una punta de goma o un inserto elástico aplica una presión controlada sobre el pie del riel, permitiendo al mismo tiempo un movimiento elástico limitado.
Aplicaciones típicas:
• Grúas pórtico de alta resistencia
• Grúas de astilleros y puertos
• Sistemas de grúas para acerías
• Vías para grúas de alta velocidad en exteriores
Ventajas clave:
• Fuerza de sujeción ajustable durante la instalación
• Excelente resistencia a la fatiga
• Elasticidad controlada para el movimiento térmico
• Sustitución individual de los clips sin necesidad de desmontar el riel.
Limitaciones clave:
• Mayor coste inicial
• Requiere inspección periódica del par de apriete.
• Requiere más pasos de instalación que los sistemas soldados.
Los clips forjados ajustables de Forgesail incorporan un diseño con punta de goma que proporciona un recorrido elástico de aproximadamente 2-3 mm, lo que reduce la transferencia de tensión al conjunto del perno y al pie del riel, al tiempo que prolonga los intervalos de mantenimiento.

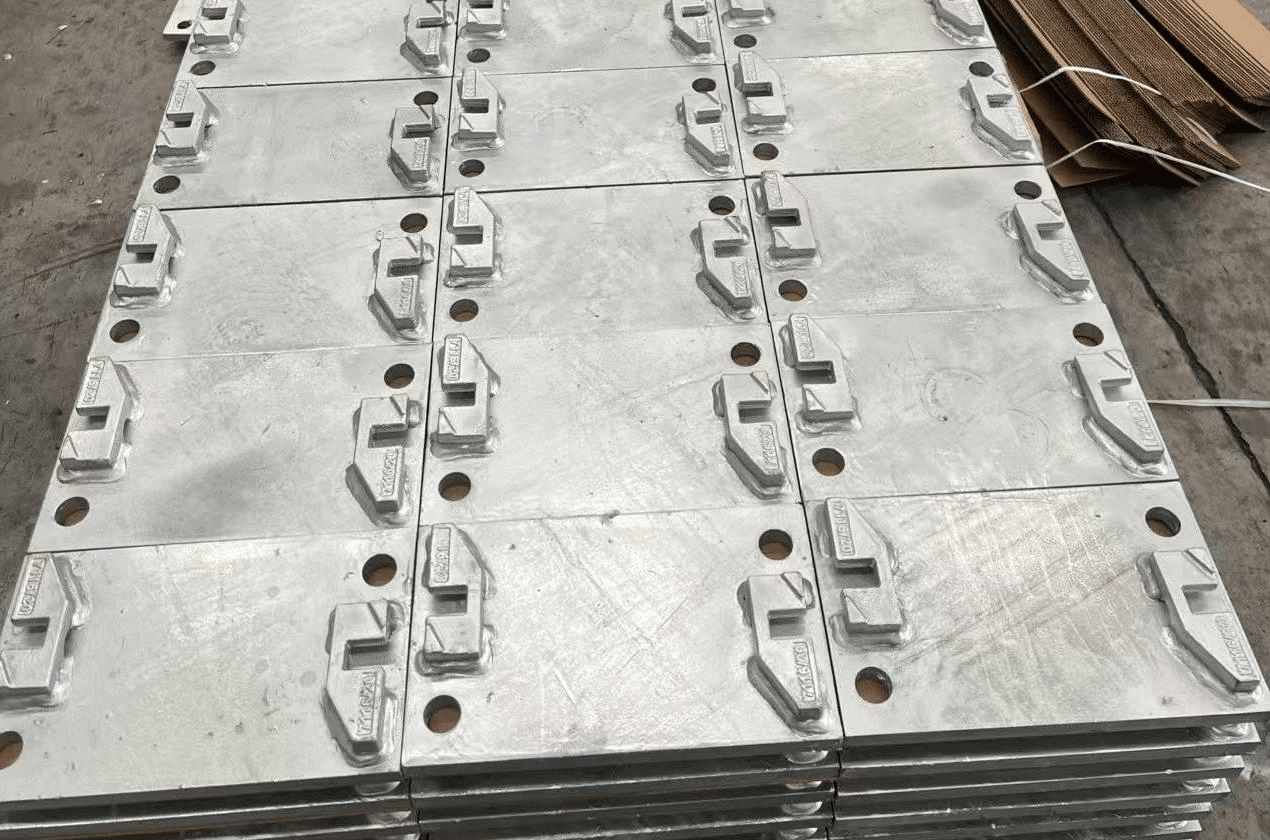

2.2 Clips de base soldados
Las abrazaderas soldadas para rieles de grúa se fijan permanentemente a la estructura de soporte mediante soldadura; consulte nuestra clips de riel soldados y proporcionar una sujeción lateral rígida.
Aplicaciones típicas:
• Monorraíles de servicio ligero
• Vías para equipos de posición fija
• Instalaciones interiores con presupuesto ajustado
Ventajas:
• Bajo costo de los materiales
• Instalación sencilla
• Sin riesgo de aflojamiento de los pernos
Limitaciones:
• Sin posibilidad de ajuste
• Reemplazo de rieles difícil
• Agrietamiento por fatiga de la soldadura bajo vibración
• No apto para grandes movimientos térmicos
Clips soldados para rieles de grúa Por lo general, no se recomiendan para sistemas de grúas exteriores de alta resistencia ni para instalaciones con fluctuaciones de temperatura superiores a 30 °C.

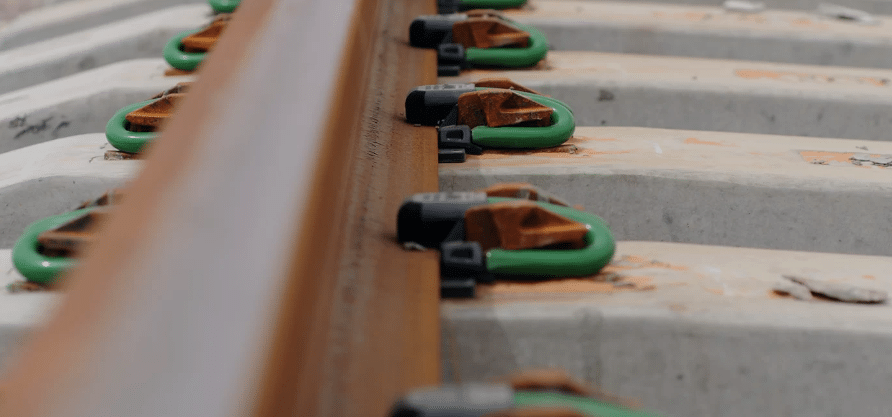

2.3 Clips de resorte (abrazaderas de tensión)
Las abrazaderas de resorte utilizan elementos elásticos de acero para muelles que mantienen una presión de sujeción constante mediante una deformación controlada.
Aplicaciones:
• Grúas puente ligeras a medianas
• Sistemas ASRS
• Ambientes interiores estables
Ventajas:
• Instalación rápida
• Fuerza de sujeción elástica constante
• Se requieren herramientas de instalación mínimas.
Limitaciones:
• Menor capacidad de sujeción
• Posible fatiga del resorte bajo un número de ciclos extremadamente alto.
• Sensible a la precisión de la geometría del asiento

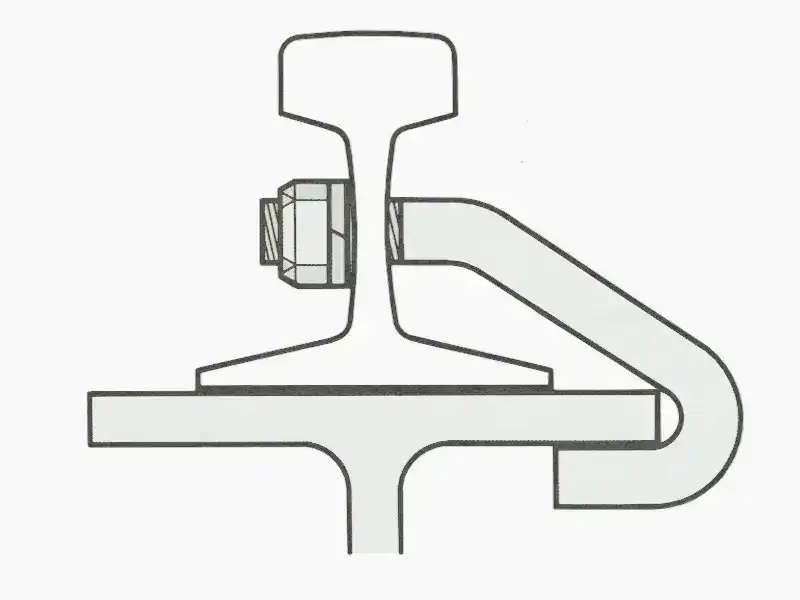

2.4 Pernos de gancho y placas de sujeción
Los sistemas de pernos de gancho utilizan pernos en forma de J o de L combinados con placas de sujeción que se apoyan contra la base del riel.
Aplicaciones:
• Vías de la grúa temporal
• Instalaciones heredadas
• Sistemas sin placas de suela preperforadas
Ventajas:
• Bajo coste inicial
• Adecuado para trabajos temporales
Limitaciones:
• Propenso a aflojarse por vibración
• Fuerza de sujeción inconsistente
• No apto para aplicaciones de servicio pesado críticas para la seguridad.
3. Marco de selección de clips para rieles
| Solicitud | Sistema de clip de riel recomendado |
|---|---|
| Grúas pórtico para astilleros | Abrazadera ajustable para riel de grúa forjada con punta de goma |
| Grúas STS/RTG portuarias | Clip forjado ajustable, resistente a la corrosión. |
| grúas para acerías | Clip para riel de grúa forjado a alta temperatura |
| Apiladoras/recuperadoras mineras | Clip ajustable de alta resistencia para riel de grúa |
| Sistema automatizado de almacenamiento y recuperación (ASRS) | Clip de resorte o clip ajustable ligero |
| Grúas puente interiores | Clip forjado o de resorte ajustable |
| monorraíles ligeros | Clips soldados |
| Vías temporales | Sistemas de pernos de gancho |
4. Consideraciones sobre el material y el tratamiento de la superficie
Materiales recomendados:
• Acero forjado C45 o 42CrMo: preferido para aplicaciones de servicio pesado debido a su alta resistencia a la fatiga.
• Aceros para muelles de grados como 60Si2Mn o 55Cr3, comúnmente utilizados para clips elásticos.
• Hierro fundido dúctil: apto únicamente para instalaciones de baja exigencia.
Opciones de protección de superficies:

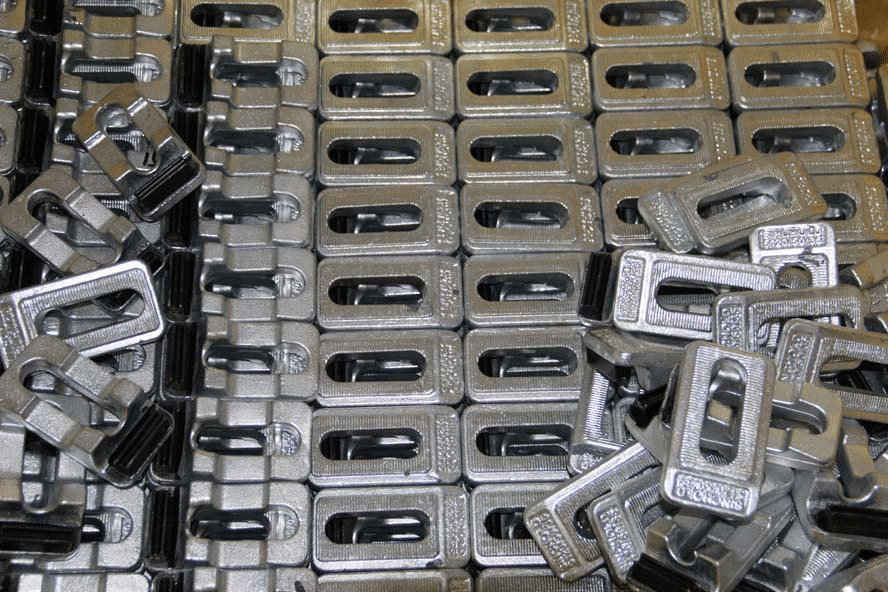

• Galvanizado por inmersión en caliente (≥85 μm): recomendado para entornos marinos y exteriores.
• Recubrimiento de escamas de zinc (Geomet/Dacromet): protección superior contra la corrosión sin riesgo de fragilización por hidrógeno.
• Óxido negro + aceite: apto únicamente para ambientes interiores secos.
5. Instalación y mantenimiento
El par de apriete correcto de los pernos es esencial para lograr la fuerza de sujeción adecuada. Un par de apriete insuficiente puede provocar el desplazamiento del riel y la dispersión de la vía, mientras que un par de apriete excesivo puede causar la deformación del perno, daños en la rosca o la rotura de la abrazadera.
Los valores típicos de par de apriete oscilan entre 200 y 450 N·m aproximadamente, según el tamaño del perno y el diseño de la abrazadera. La instalación siempre debe realizarse con herramientas de apriete calibradas y siguiendo las especificaciones del fabricante.
Intervalos de inspección recomendados:
• Vehículos ligeros (Clase A–B): Inspección anual
• Servicio medio (Clase C): Cada 6 meses
• Servicio pesado (Clase D): Inspección trimestral
• Servicio pesado (Clase E–F): Inspección mensual e inspección posterior a la sobrecarga.
La inspección debe incluir comprobaciones de:
• Aflojamiento del perno
• Agrietamiento del inserto de goma
• Deformación del clip
• Corrosión
• Desgaste del riel debajo del clip
6. Caso práctico: Modernización de una grúa pórtico en un astillero.
Un astillero europeo que operaba una grúa Goliath de 1600 toneladas experimentó fallas recurrentes en las abrazaderas de riel soldadas después de aproximadamente 15 años de servicio. Las frecuentes grietas en las soldaduras provocaron desviaciones en el calibre, desgaste de las ruedas y paradas prolongadas para mantenimiento.
El sistema de fijación soldado original fue reemplazado por clips ajustables forjados para rieles de grúa de Forgesail, que incorporan inserciones de goma elástica en la punta y protección galvanizada por inmersión en caliente.
Los resultados tras tres años de funcionamiento fueron los siguientes:
• Cero fallos en los clips
• La desviación del ancho de vía se mantiene dentro de 2 mm.
• El mantenimiento se reduce a la verificación periódica del par.
• Aumento aproximado de 40% en la vida útil de la rueda.
Conclusión
Las grapas para rieles no deben considerarse componentes básicos. El sistema de fijación adecuado influye directamente en la seguridad operativa de la grúa, la estabilidad de la alineación del riel, la frecuencia de mantenimiento y el costo total del ciclo de vida.
Para aplicaciones de grúas de servicio pesado, en exteriores y de alto ciclo, las abrazaderas ajustables forjadas para rieles de grúa con inserciones elásticas siguen siendo la solución de ingeniería preferida debido a su fuerza de sujeción controlable, flexibilidad térmica y resistencia superior a la fatiga.
Forgesail suministra un Gama completa de sistemas de fijación de raíles para grúas Para aplicaciones industriales y portuarias, incluyendo abrazaderas forjadas de alta resistencia para rieles de grúa, placas base, almohadillas de goma y conjuntos de fijación personalizados diseñados para entornos operativos exigentes.
